简析螺旋板换热器设计注意事项

发布时间:2020-07-28 点击次数:1317

    本文从螺旋板换热器的设计角度出发,介绍了设计工作中应注意事项,例如有色金属 。 由公式可 知 ,定距柱的间距与螺旋板曲率半径有 关 ,螺旋板曲率半径越大 ,定距柱间距越小 。 因此 ,设计定距柱时可分段设置 :靠近换热器中心定距柱间距大 ,远离换热器中心定距柱间距小 ,这 样可大大减少定距柱的焊接工作量 ,且减少金属的用量 。

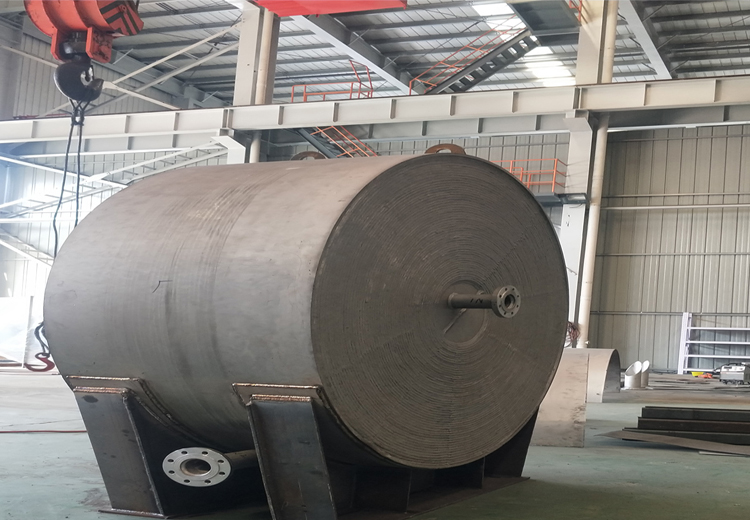

螺旋板换热器

    可拆式螺旋板换热器平盖 、法兰设计螺 旋体卷制,由于金属回弹 、定距柱长度误差等累积 ,螺 旋体长轴半径的偏差往 往大于压力容器壳体的偏差 。 因此,在设计螺旋板换热器设备法兰时 ,要注意法兰的密封面及螺栓孔中心圆直径的加大,以避免与外圈板或半圆筒体干涉 。一 般将法 兰规格向上一圆整即可 ,例如公称直 径 ,则法兰可选择。 可拆式螺旋板换热器平盖由于需要与垫片紧密贴合并有一定的压紧力才能保证换热器内部的密封 ,因此平盖除满足强度要求外 ,还 应限制挠度 。

    支承环设计螺旋板一般较薄 ,而中心流道内无法设置定距柱或定距泡 , 为避免螺旋板在两侧流 道压力作用下产生挠度过大的变形,甚屈服乃至开 裂 , 需要在中心流道内设置支承环 , 以提 高螺旋板的刚度 。还有另一种支承环采用圆棒或方钢制作,并通过连接筋做成一个整体 ,在螺旋 体卷制后放入 ,不需与螺旋板 、 中间隔板焊接 。

    以上就是关于螺旋板换热器在设计时需要注意的一些问题了,万益宏螺旋板换热器厂家50年坚持品质生产,更有26980家客户真实案例,我们有理由相信坚持品质+服务会让万益宏走向辉煌。如有需要欢迎来电洽谈。万益宏咨询热:张先生:18913140639(微信同号),换热器加工有“烦恼”就找万益宏!
