万益宏螺旋板换热器的基本类型与换热原理

发布时间:2019-05-31 点击次数:2164

  换热器作为化工生产的重要辅助设备,在生产中实行两种物料之间的热量传递工作,基本分为可拆解式螺旋板换热器和不可拆解式两种类型。在相邻两流道内的流体温度不同,通过螺旋钢板进行传热,达到换热的目的。

  万益宏螺旋板换热器的基本类型:

  a、不可拆式:卷制后的螺旋板式换热器,其两端焊死,不可拆卸,形成固定结构,流道内部不可触及。它适用于不易堵塞的流体换热。不可拆式又分卧式和立式的结构。

  b、可拆式;卷制后的螺旋板式换热器,每端只将一个流道焊死,而另—个流道开放,然后在端面上加端盖加以密封,其端盖可以拆卸,从而可以清理流道内部。它适用于易堵塞的流体换热。

  c、特殊形式:有些化工上用的螺旋板式换热器,根据加工工艺的要求,需要特殊结构,两端带有封头、端盖或两个换热器串连在一起,结构不一。

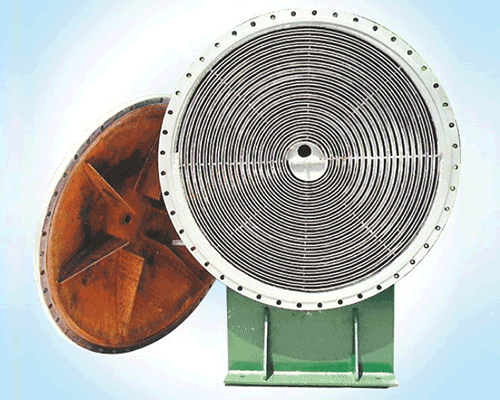

 螺旋板换热器

  螺旋板换热器的特点: 结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。传热流道长、流道间距大、耐热温、不易泄漏。因此它换热效率较高,换热后冷介质的温度容易接近热介质的温度,适于粘稠性物料和含有颗粒性物料的加温或降温处理,但不适于含有纤维性生物料换热。螺旋板式换热器是一种高效换热器设备,适用汽一汽、汽—液、液一液传热等。

  万益宏螺旋板换热器的换热原理:

  对于换热的两种介质,如果都是液体,在螺旋板式换热器的流道内要按逆流方式流动。所谓逆流是指进行换热的两相邻流道内的两种液体,沿螺旋流道彼此相反的方向流动,这样能使两种流体介质之间始终保持一定温差,从而达到传热效果。

  对于换热的两种介质,一种是液体,另一种是气体,则它们在螺旋板式换热器内要按错流方式流动,即液体在换热器内沿螺旋方向流动,而气体沿换热器的轴向直接通过,这主要是考虑到气体的特点,气体一般要求流量大,阻力小,或有的是用于蒸汽冷凝,因此一般不让气体沿螺旋方向流动。

  螺旋板换热器严禁在超温、超压的状态下进行,一旦出现压力、温度超过设计值;焊缝发生裂缝,鼓泡、变形、泄漏或其他异常现象就要立即停止运行。

  螺旋板换热器的换热原理:

  对于换热的两种介质,如果都是液体,在螺旋板式换热器的流道内要按逆流方式流动。所谓逆流是指进行换热的两相邻流道内的两种液体,沿螺旋流道彼此相反的方向流动,这样能使两种流体介质之间始终保持一定温差,从而达到传热效果。

  对于换热的两种介质,一种是液体,另一种是气体,则它们在螺旋板式换热器内要按错流方式流动,即液体在换热器内沿螺旋方向流动,而气体沿换热器的轴向直接通过,这主要是考虑到气体的特点,气体一般要求流量大,阻力小,或有的是用于蒸汽冷凝,因此一般不让气体沿螺旋方向流动。

  万益宏螺旋板换热器严禁在超温、超压的状态下进行,一旦出现压力、温度超过设计值;焊缝发生裂缝,鼓泡、变形、泄漏或其他异常现象就要立即停止运行。
