螺旋板换热器在制糖业的运用

发布时间:2019-05-31 点击次数:2714

  螺旋板换热器在许多工业中现已用得很遍及。在欧美、南非和印度的不少亦用它在清汁加热、渗出法的稀汁加热、糖浆糖蜜入罐前的加热,以及结尾糖蜜的冷却(入废蜜罐之前),作用杰出,有些并试用于混合汁加热。下面列出一些运用较好的实例。

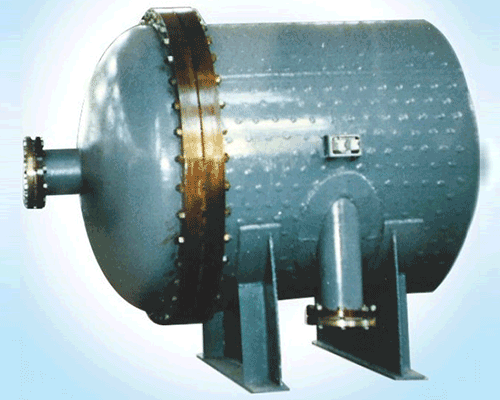

螺旋板换热器

  1、用于清汁加热:

  南非的Dalton运用瑞典制作的螺旋板换热器,用板片44件,每件加热面积0.79m2。清汁流量130t/h,从92℃加热至104℃,运用的废汽的饱满温度为111℃,传热系数为3400W /m2.K,清汁经过换热器的压力降为76kPa;运用时蒸汽阀未全开,即实践运用的温差还较小,传热系数还更高。清汁加热器接连运转5周后翻开,内有一些淤泥堆积,板面上有黑色薄膜,很易用水冲去。

  德国,甜菜汁量600t/h,清汁入蒸腾罐前用4台螺旋板换热器分4级加热,别离运用1~4效蒸腾罐的汁汽为热源,每级加热到达的温度仅比汁汽温度低3℃,结尾到达127℃。

  广州华裔(碳酸法)在80年代运用了一台瑞典制的螺旋板换热器于清汁加热,板片面积0.79m2,装板50件,有用加热面积37.9m2。运用榜首效汁汽,清汁量为117t/h,入汁温度68.7℃,出汁温度 100.7℃,温升32℃,入汽温度114.2℃,排水温度108.4℃,传热系数K值为4010W/m2.K,清汁经过换热器的压力降为36kPa。它的排水温度比进汽温度低约6℃,器内略有积水。如排水疏通,K值还会高一些。该设备接连运用十多天后拆开查看,绝大有些板片外表仍润滑如新。有很少的尘垢,能够用软布抹去

  (亚硫酸法)运用了一台国产的螺旋板换热器,板片面积1.07m2,用作清汁的第三级加热。蔗汁量平均为254t/h,运用废汽的温度为129~130℃,加热前汁温106~108℃,加热后120~126℃,传热系数为2400~3900 W/m2.K。

  广东珠江甘化厂用一台国产的螺旋板换热器作清汁一级加热,传热面积为35m2。加热后汁温比汽温只低2~4℃,运用15天后此温差为4~6℃,加热温度高于本来所用的60m2的管式加热器。它的传热系数为2700~4000W/m2.K。

  另一亚硫酸法用一台国产的螺旋板换热器,板片面积0.36m2,装90片,有用传热面积31.68m2,用榜首效汁汽加热清汁,七天实测数据平均为:清汁流量37.2t/h,入汁温度76℃,出汁温度107℃,温升31℃,入汽温度113℃,汽凝水温度112.5℃,传热系数为2300W/m2.K。运用十多天后拆开查看, 板片外表有很少堆积物,可用水和软刷洗掉。

  用螺旋板换热器加热清汁的传热功能比管式的高一倍以上,因而所用的传热面积能够削减一半或以上。此处以运用榜首效汁汽较好,有必定的节能作用(比用废汽加热)。在换热器功能杰出、并紧靠蒸腾罐的状况下,用汁汽加热可使清汁温度挨近汁汽温度,只低3~5℃,基本上能习惯蒸腾的需求。用汁汽加热还能够避免因蒸汽温度过高导致糖汁焦化,国内有些运用废汽, 曾有厂因操作不小心而发作严峻焦化,焦化物很难铲除。

  2、用于混合汁加热:

  南非Dalton用螺旋板换热器加热混合汁,用瑞典产50件板片。运用两个月,每星期清洗一次,蔗汁流量103~130t/h,从72~76℃加热到 94~97℃,运用废汽的饱满温度为109~111℃, 传热系数为2900~3380W/m2.K,蔗汁压力降为0.05~0.1MPa。停机翻开时,内部有由泥沙和蔗糠堆积,板面上有薄层积垢,但少于管式加热器,可用水冲刷和用刷刷去。每个作业班进行一次“反洗”,可将有些堆积物冲走。但最佳先将蔗汁中的纤维杂物用筛除掉。

  古巴试用螺旋板换热器加热混合汁,换热器装34件板片,换热面积26m2,蔗汁在内有些4程活动(两上两下),进步蔗汁在板片间的流速以削减堆积。每运转4小时将蔗汁反向活动, 反冲内部的堆积物。蔗汁流量约55t/h,运用第三效蒸腾罐的汁汽,温度101~108℃,进入的蔗汁为60~68℃,初时可加热到96℃,今后逐步下降,到第4天下降到约80℃,传热系数由开端的3200下降到第4天的1500,但仍远远高于通常加热器(后者用一天就要停用清洗)。经过换热器的蔗汁压力降,榜首天为0.15MPa,今后逐步升高到0.2MPa。尽管换热器内逐步构成堆积物,但仍可运用。

  关于混合汁这类富含较多固体悬浮物的物料,运用宽缝隙的螺旋板换热器的作用较好。国外一个亚硫酸法,用这种换热器和用第三效蒸腾汁汽加热混合汁和硫熏汁,可接连运转30天,所用的汁汽压力很低,只为40kPa肯定压,汽温75℃。传热系数到达2090~2440W/m2.K,它的加热面积比管式的小一半以上。

  波兰的两个甜菜(日处置甜菜2000多吨),在90年代中期运用了宽缝的螺旋板换热器,运用煮糖罐的汁汽(温度约60℃)来加热渗出汁,由约30℃升温到约50℃,随后加灰并再用汽凝水和第三效汁汽加热到约88℃。运转状况杰出,可接连运用一个榨季,停机后翻开用高压水喷发可除掉板片外表上的悉数堆积物。它利用了很多的低温热源,使的燃料耗费显着削减。

  宽缝隙的螺旋板换热器能够运用有真空的低温汁汽作热源加热低温的蔗汁,有较大的节能价值。
